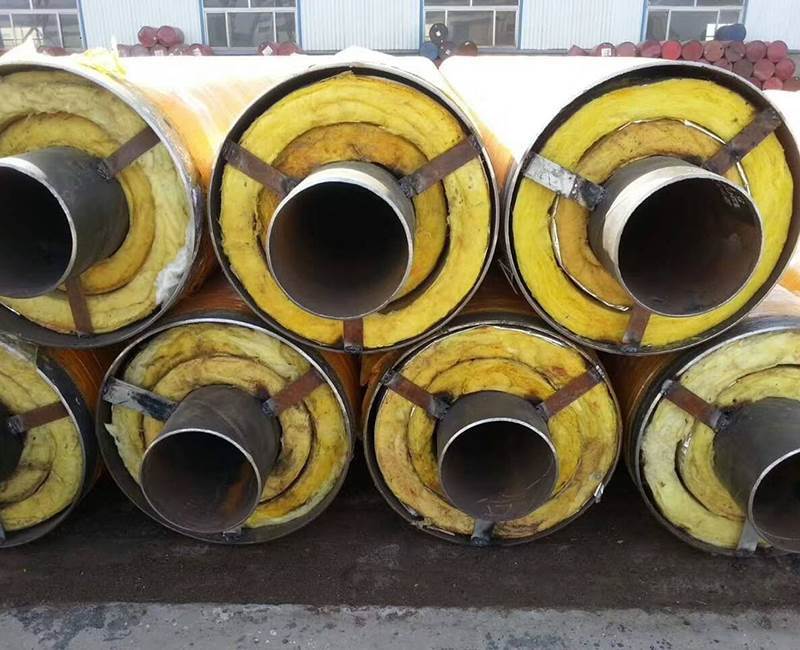

鋼套鋼保溫管保溫結構圖（四層結構參照此圖）
電廠蒸汽輸送用鋼套鋼保溫鋼管保溫管要求：
a、工作管：管徑＜DN200采用無縫鋼管，管徑≥DN200采用螺旋縫鋼管，無縫鋼管采用20#鋼，螺旋縫鋼管采用Q235B卷板；
b、保溫材料：采用超細玻璃棉結構，保溫厚度滿足設計要求，主要性能指標：使用溫度達到538℃（而非熱荷重收縮溫度,需要提供生產廠家國家檢測報告）；
密度：48公斤/立方；
需原廠在線復合GS反射膜；
城鎮供暖直埋保溫鋼管導熱系數方程式：2.9071x10-2+1.1022x10-4Tm+7.65229x10-10Tm3；
纖維直徑：≤6 μm；
纖維長度150mm-250mm；
渣球含量：<=0.1%；
耐水性：材料雨淋或浸水后材料不散，通過96小時連續煮水試驗，理化性能（外觀，質量，密度，導熱系數）變化率不超過5%；
對金屬材料的腐蝕性能滿足ASTM 795和GB17393的要求；
足夠的抗拉強度和抗振動性能，滿足熱力管道卷管的特殊要求，通過96小時抗振動試驗；
產品符合美國ASTM標準，美國UL標準，英國BS標準及GB/T13350-2008，需提供生產廠家耐水性（100℃，96h）國家檢測報告。
保溫材料采用歐文斯科寧或同等質量的產品。
c、保溫層接縫應相互錯縫，并采用不銹鋼帶分段捆扎。
d、導向滑動支座：工作管徑＜DN125，滑動支座間距為3米，工作管徑≥DN125，滑動支座間距為6米；導向滑動支座采用滾動支座，每個導向滑動支座均布八組滾動支撐，導向滑動支座應采用成品；導向支座與工作管間的隔熱層采用耐高溫石棉板，厚度不小于4×5mm，石棉板兩側均需比支座寬20～30mm。導向支座、隔熱層與管道應緊密連接，以保證運行時，導向支座不會脫落。保溫層捆扎時應穿過滑動支座保持連續。
e、外護管：采用螺旋縫鋼管，螺旋縫鋼管為Q235B卷板；
f、外護管防腐：采用3PE防腐，防腐等級為加強級。3PE防腐層應符合《埋地鋼制管道聚乙烯防腐層》（GB/T23257-2009）和《埋地鋼質管道外壁有機防腐層技術規范》（SY/T0061-2004）的要求。
3）熱力輸送直埋保溫?zé)o縫鋼管除銹應嚴格執行《城鎮供熱預制直埋蒸汽保溫管技術條件》（CJ-T200-2004）標準及《城鎮供熱管網工程施工及驗收規范》（CJ/T28-2014）等標準和規范；
4）工作管采用無縫鋼管時，制作標準按照《輸送流體用無縫鋼管》（GB/T8163-2008）中的規定執行。鋼管應逐根進行液壓試驗，并抽取5%的鋼管進行超聲波探傷檢驗，人工缺陷尺寸應采用GB/T5777中L4（C12）。
